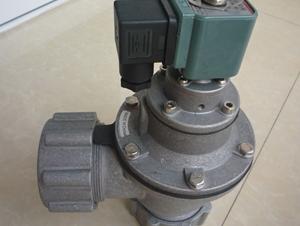

DCF-Z直角式電磁脈沖閥 DCF-Z型閥為直角式閥，其進出口之間的夾角為90度，它適用于儲氣筒與除塵噴吹管的安裝連接，氣流暢通，能提供符合要求的脈沖清灰氣流。 型號 口徑 接口直徑 工作電壓 工作壓力 英制 公制 DCF-Z-20 0.75" G0.75" 20 DC24V 0.4-0.6MPa DCF-Z-25 1" G1" 25 DCF-Z-40 1.5" G1.5" 40 DCF-Z-40S 1.5" G1.5" 40 DCF-Z-50S 2" G2" 50 DCF-Z-62S 2.5" G2.5" 62 DCF-Z-76S 3" G3" 76 DCF-Y淹沒式電磁脈沖閥 DCF-Y型閥為淹沒式閥， 閥座嵌入氣包內安裝，阻力小，流通性好，噴吹量高，提高了負荷帶動量，擴大了氣源壓力的使用范圍，更適合于氣源壓力較低場合使用。 DCF-Y-25/40外形尺寸圖 DCF-Y-50/62/76及DMY-II-80閥外形尺寸圖 型號 口徑 A B C D E F 重量 連接螺紋 公制 DCF-Y-25 1" 25 35 33 140 96 0.8 DCF-Y-40S 1.5" 40 48 40 182 112 1.3 DCF-Y-50S 60 50 60.5 30 188 202 178 180 2.5 DCF-Y-62S 75 62 75.5 35 196 230 202 208 3.2 DCF-Y-76S 89 76 89.5 35 200 247 219 227 3.5 DMY-II-80型電磁脈沖閥 DMY-II-80型電磁脈沖閥適用于_大直徑、長布袋脈沖袋式除塵器。它的特點：口徑大，噴吹的氣流量損失小，廣泛應用于：鋼鐵、冶煉、水泥、化工、礦山等行業的大型低壓長布袋除塵器的配套。（標注請參照DCF-Y型閥圖示） 型號 口徑 A B C D E F 重量 連接螺紋 公制 DMY-II-80 89 89 85 52 187 242 204 185 3.1 DCF-2L-B型直角式電磁脈沖閥 DCF-2L-B型電磁脈沖閥為直角型閥，它的特點是氣腔容積大，膜片抬起高度大，噴吹量大，安裝更靈活，能提供符合要求的安裝方式，被廣泛應用于袋式除塵器的配套使用。 型號 口徑 工作電壓 工作壓力 DCF-2L-B 20 DC24V 0.2-0.6MPa DCF-ZM外螺紋式電磁脈沖閥 協昌DCF-ZM型直角電磁脈沖閥，是在Z新型直角電磁脈沖閥基礎上改進的新品種。該電磁脈沖閥具有Z新型電磁脈沖閥的靈敏度高、排氣量大、工作穩定的性能，而且具有安裝、使用、維修方便的特點。 型號 閥體進/排氣口通徑 連接管外徑 尺寸 英寸 公制 A B C D E F φ DCF-ZM-20 G0.75" 20 φ26.7 67 45 26 26 167 120 80 DCF-ZM-25 G1" 25 φ33.4 78 70 32 38 187 132 96 DCF-ZM-40S G1.5" 40 φ48 102 78 51 42 232 178 112
